Конструктивне проектування і розрахунок підйомного столу
Проектування висхідного каркаса платформи
Рама верхньої платформи є неодмінною частиною площини ножичного підйомника, яка в основному використовується для забезпечення безпеки персоналу. Рама ножичного столу має структуру алюмінієвого сплаву, яка має характеристики легкої ваги і хорошою жорсткості. Стільниця з алюмінієвого сплаву зварюється стандартним алюмінієвим сплавом, а рама повинна бути акуратною. Розмір рами стільниці повинен відповідати верхній платформі. Наприклад, розмір верхньої платформи становить 1200мм*800мм. З міркувань безпеки розмір рами стільниці повинен бути менше, ніж у стільниці, тому розмір рами стільниці становить 1100мм*700мм.

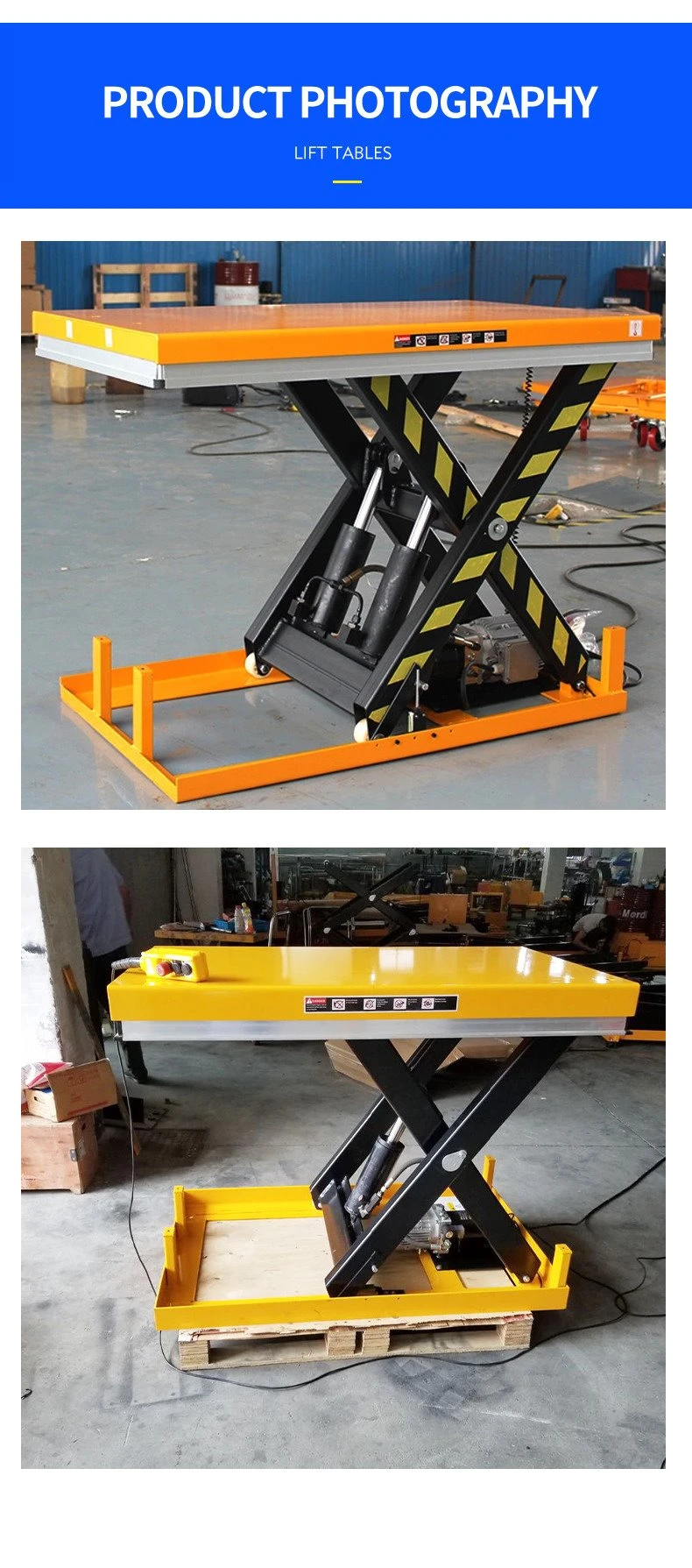

Дизайн платформи
Ножична підйомна платформа повинна забезпечувати рівність столу. У зв'язку з цим механічна специфікація каркаса столу чітко обумовлює деформацію площини підйомного столу: при повному завантаженні підйомного столу деформація в напрямку довжини не повинна бути більше L/1000мм (L - розмір довжини), а її абсолютна деформація становить не більше 12мм. Тому при проектуванні ножичної підйомної платформи в першу чергу повинні бути дотримані перераховані вище вимоги. Крім того, необхідно враховувати і власну вагу і зріст платформи. Для того щоб знизити потужність гідронасосної станції і знизити вартість, важливіше максимально знизити вагу самої платформи.
Верхня платформа має високоякісну вуглецеву структуру гарячекатаної сталевої пластини 1200мм*800мм*3 мм, яка має характеристики легкої ваги та гарної жорсткості. Стаціонарний ножичний підйомний стіл використовує настільну сталеву рамну конструкцію відповідно до вимог використання. Верхня платформа і рама зварюються стандартним алюмінієвим сплавом, а зовнішня рама повинна бути акуратною, стільниця - плоскою, а діагональна похибка розмірності столу - менше 3 мм. Зваріть канальну сталь 80 мм×43 мм×5 мм у раму 1100 мм * 700 мм і точково зваріть її нижче верхнього столу платформи. Додавання канальної сталі зварної рами полягає в підвищенні міцності верхньої платформи і її опору вигину, а також уникнення верхньої платформи за рахунок ваги настільки важкої, що вона згинається або деформується. Потрібно, щоб коаксіальність отвору штифтового вала сталевого конструктивного столу, що з'єднує вилку балансирного стрижня, становила 0,6 мм. Напрямна колія колії керма системи балансирування вилки на столі сталевої конструкції повинна оброблятися з рівністю 0,1 мм. Функція доріжки - зробити так, щоб шків ковзав туди-сюди в доріжку, щоб стіл для підйому ножиць міг завершити дію підйому і опускання, а нижня нижня пластина теж була однаковою. Система балансирних стрижнів сталевої конструкції каркаса вилки збирається зі стрижневої системи коробчатої конструкції, звареної сталевою пластиною і штифтовим валом. Допуск коаксіальності отвору штифтового вала балансируючого стрижня каркаса вилки становить 0,6 мм, паралелізм - 0,5 мм, а симетрія отворів штифтового вала з обох кінців до середнього отвору штифтового вала - менше 0,5 мм. Протягом усієї підйомної роботи підйомної платформи горизонтальний зсув верхньої платформи становить менше 3 мм.
